抽水蓄能電站模型、儲能電站模型

抽水蓄能是一種利用水作為儲能介質的儲能技術,通過電能與勢能相互轉化,實現電能的儲存和管理。利用電力負荷低谷時的電能抽水至上水庫,在電力負荷高峰期再放水至下水庫發電。 可將電網負荷低時的多余電能,轉變?yōu)殡娋W(wǎng)高峰時期的高價值電能。適用于調頻、調相,穩定電力系統的周波和電壓,還可提高系統中火電站和核電站的效率

抽水蓄能具有調峰、調頻、調相、儲能、系統備用和黑啟動等功能，以及容量大、工況多、速度快、可靠性高、經濟性好等技術經濟優勢，在保障大電網安全、促進新能源消納、提升全系統性能中發揮著基礎作用，是能源互聯網的重要組成部分。加快發展抽水蓄能，是構建新型電力系統的迫切要求，是保障電力系統安全穩定運行的重要支撐，是可再生能源大規模發展的重要保障。

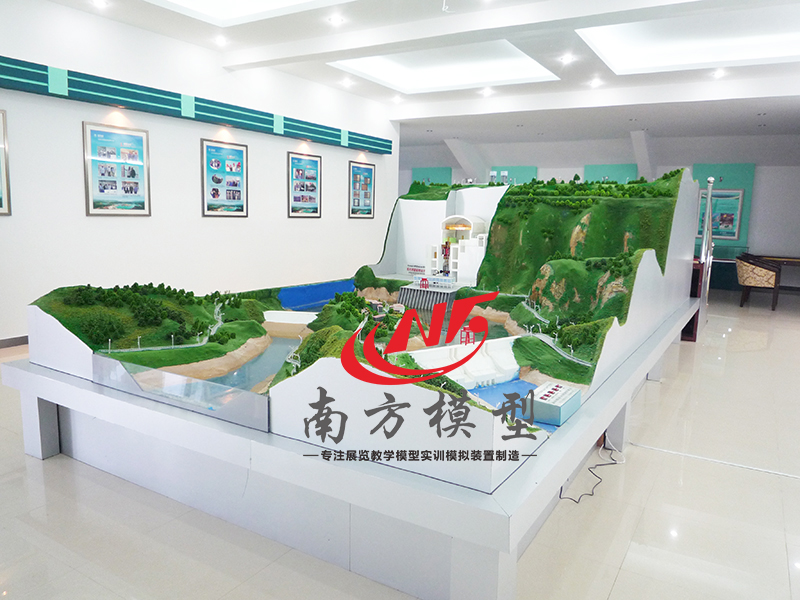

抽水蓄能電站沙盤模型

一、抽水蓄能電站模型配置：

1、模型尺寸：3500×2000×2000mm（含展臺）

2、電源要求：AC220V、50HZ

3、蓄能電站模型主要材質如下：高分子ABS、亞克力、有機片、水紋板、金屬導線、樹草粉、不銹鋼、LED燈光與控制板等。

4、展示方式：微縮還原抽水蓄能電站場景環境、配合光電演示、語音講解，采用觸摸屏控制抽水蓄能電站運行狀態光電演示。

二、抽水蓄能電站模型寫實制作內容：

抽水蓄能仿真模型能整體仿真電站工程蓄水、泄水、發電、抽水等建筑物的布置與結構；實訓平臺配循環水箱，過水動態演示；主要由上水庫、輸水發電系統和下水庫三大建筑設施組成，地層剖面可顯示上水庫、下水庫、電站主廠房、副廠房、主變洞、尾水閘門洞、母線洞、壓力輸水鋼管、中控室、開關站、通風豎井、電纜豎井、上下庫閘門啟閉設備及其設備等。

1、輸水系統模型包括、壓力鋼管、球閥、水輪機蝸殼、尾水管、攔污柵、下水庫。輸水系統采用上游輸水主洞、下游輸水洞、尾水洞和進水口等；引水主洞，上平段縱坡后接傾角為45°的斜井段，垂直高差。

2、抽水蓄能電站機組模型采用一臺1/4剖面、機組蝸殼使用透明有機玻璃，進行立體全包圍，能看到內部的水輪機的形狀；模型清楚地表達了廠房的總體結構和水電廠的各部分組成。機組廠房展示的主要內容有：廠房屋面、排架、樓板、梁柱、吊車架、行車及軌道、水輪機蝸殼、導葉機構、活動導葉、固定導葉、座環、展輪、蝴蝶閥、發電機、勵磁機、上下機架、尾水管、進水口、調速裝置等；

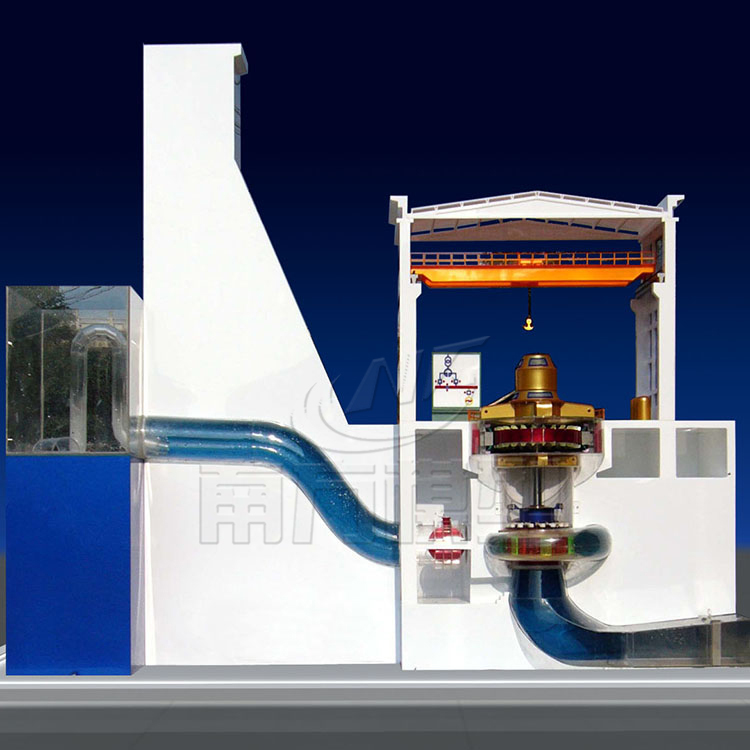

水輪發電機組模型

三、抽水蓄能電站控制部分：

采用22寸觸控一體機配合主控程序控制，配語音解說功能與設備操作演示運行同步，配有獨立操作盤。操作盤控制系統鍵滿足各電站建筑物運行，動力設備可以操作運行演示。

模型控制裝置能夠結合聲、光、電自動演示. 如：點動發電按鈕：從上水庫水經壓力鋼管，蝴球閥進入水輪機蝸殼內、沖動轉輪轉動來發電演示，做功后水進入尾水管流入下水庫，看到上水庫水減少，下水庫水量增大。點動蓄能按鈕：水輪機轉輪及發電機組反轉，壓力鋼管內水往上流演示，上水庫內水量增多，并能看到下樞紐內閘門口處水住上流演示過程。

顯示電流通過IPB母線、變壓器、GIS、架空線路送網變電站，IPB的母線使用通明有機玻璃管，LED燈光流動。

6、蓄能電站模型綠化展示：

電站沙盤模型環境以實際原型微縮，整體環境力求精細化，營造視覺上享受；以獲得更貼近真實合理的視覺，充分體現出自然與環境相互融合的特性。采用整體燈光的形式來表示；工藝流程燈光將采用分色LED動感燈光演示。對建筑物上標識有文字說明標牌，在蓄能電站模型醒目位置安裝有產品簡介。將現代聲光電技術融入本項電站模型當中，在整體展示中構造出獨特的觀賞效果。

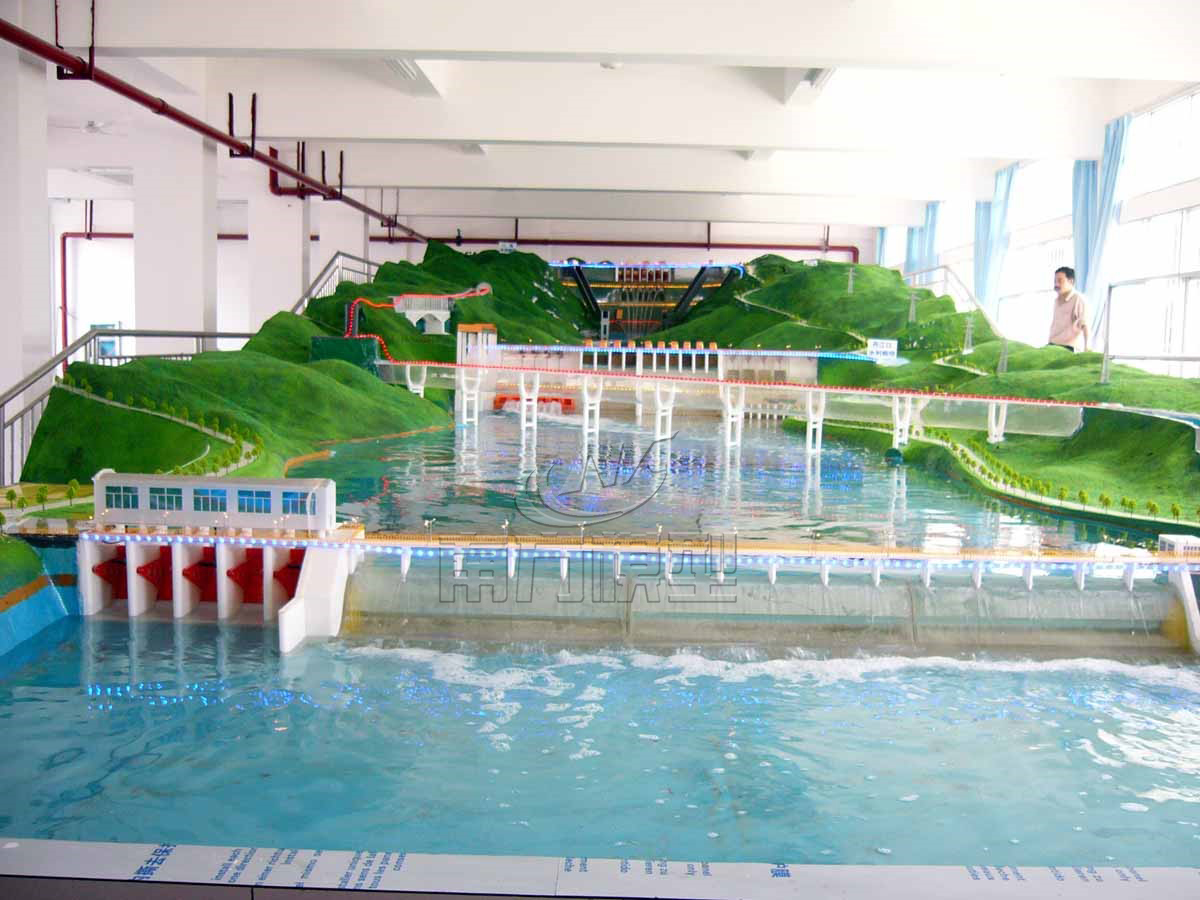

多級電站模型

四、抽水蓄能電站模型展臺：

電站模型底座采用實木制作以保證其經久耐用，外形采用鋁塑板材整鋪包邊，底座高700mm，邊框采用80mm304不銹鋼包邊。

本展示模型全面展示了抽水蓄能電站整體布置與結構，用剖面與透視的方法詮釋了項目的結構特點，用仿真演示、燈光、光學材料、系統分色方法體現了各主要系統的工作運行過程。

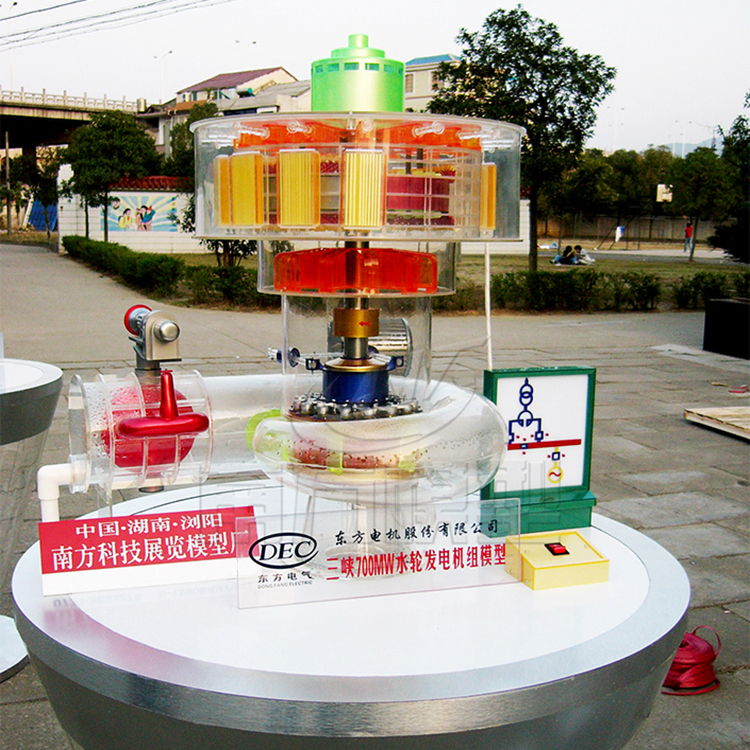

水輪機整體模型
