火力發電廠汽輪機主機模型與鍋爐模型簡介

產品規格：

一、鍋爐主體模型（比例為1∶35）

鍋爐主體模型高度從臺座到頂棚最高點約為1.8米，下部臺座高度0.7米，總高為2.2米。采用5臺中速磨煤機直吹式制粉系統，四角切圓燃燒，單爐膛倒U型露天布置，全鋼架懸吊結構及柵格平臺，高強度螺栓連接，擺動噴嘴調溫，平衡通風，固態排渣。爐前布置有汽水分離器、膨脹水箱等，爐后尾部布置有兩臺三分倉轉子回轉式空氣預熱器。在省煤器與空氣預熱器之間設有脫硝裝置，電氣除塵器與煙囪之間設置有煙氣脫硫裝置。

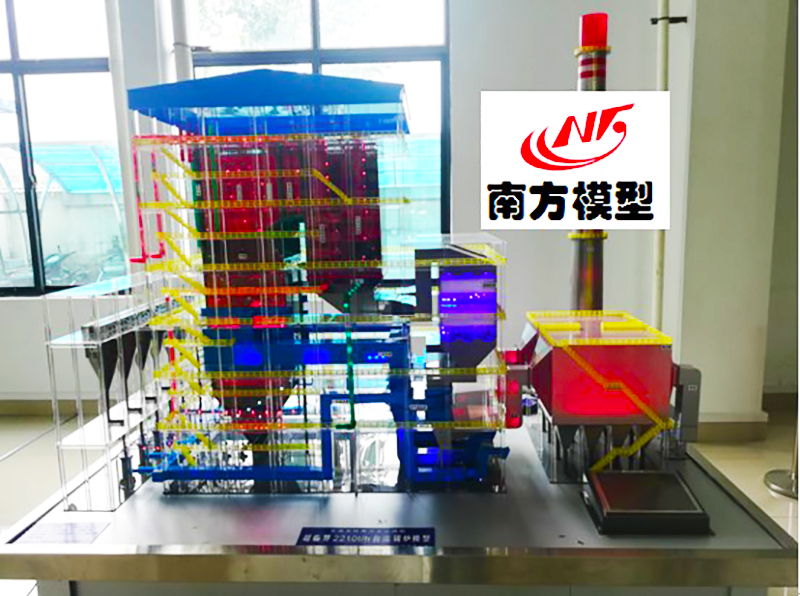

電站鍋爐模型

1、本部分由輸煤系統、制粉系統、鍋爐本體、風煙系統、除塵除灰系統等組成。

（1）輸煤系統包括：煤場、斗輪機、輸煤皮帶運輸機、原煤倉等設備及部件；

（2）制粉系統包括：給煤機、磨煤機、煤粉管道、冷風管道、熱風管道等設備及部件；

（3）鍋爐本體包括：爐鋼架、爐膛（包括燃燒器）、汽水分離器、下降管、水冷壁、前屏過熱器、后屏過熱器、低溫過熱器、高溫過熱器、再熱器、省煤器、空氣預熱器等設備及部件件。

（4）風煙系統包括：煙道、一次風道、二次風道、一次風機、二次風機、引風機、煙囪等設備及部件

（5）除塵除除渣系統包括：電除塵器、撈渣機等設備及部件。

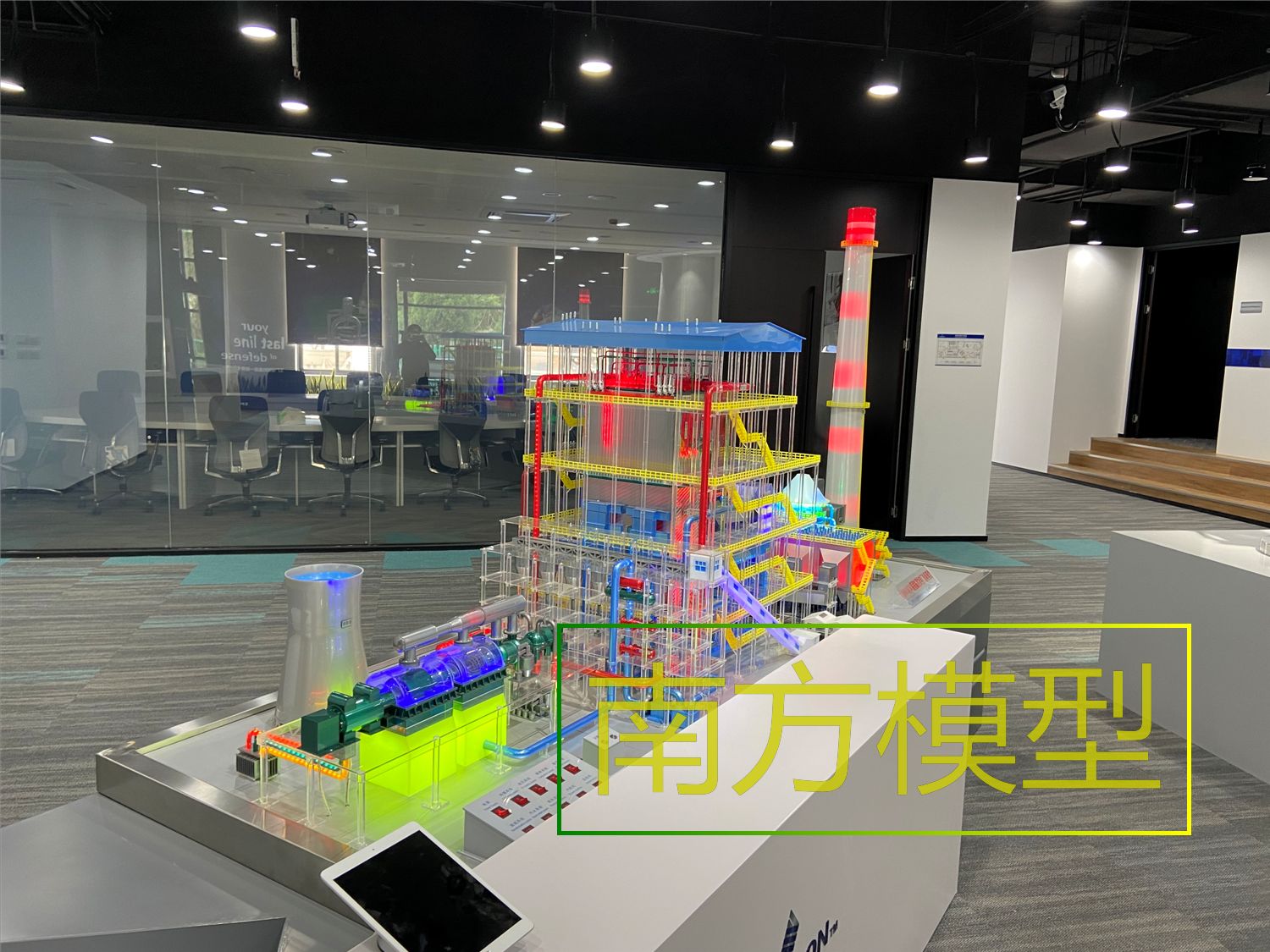

鍋爐主體仿真模型

2、鍋爐模型展品主要包括以下內容：

（1）整臺鍋爐外觀、回轉式空氣預熱器（2個）、原煤斗（5座）、中速碗式磨煤機（5臺）、給煤機（5臺）、煤斗與給煤機磨煤機的連接管（5條）、磨煤機與爐膛連接管（20條）、汽水分離器1個、集中下降管、下聯箱、主蒸汽母管、冷再熱汽母管、熱再熱汽母管、一次風機（2臺）、二次風機（2臺）、引風機（2臺）、煙風道等，以上設備均用不同顏色的高級有機玻璃壓制成形。

（2）光電設計：爐墻透明，可見內部結構。斗輪機、皮帶運輸機可仿真模擬轉動；各種水、汽管道有燈光流動演示；爐膛火焰作模擬仿真動態展示。

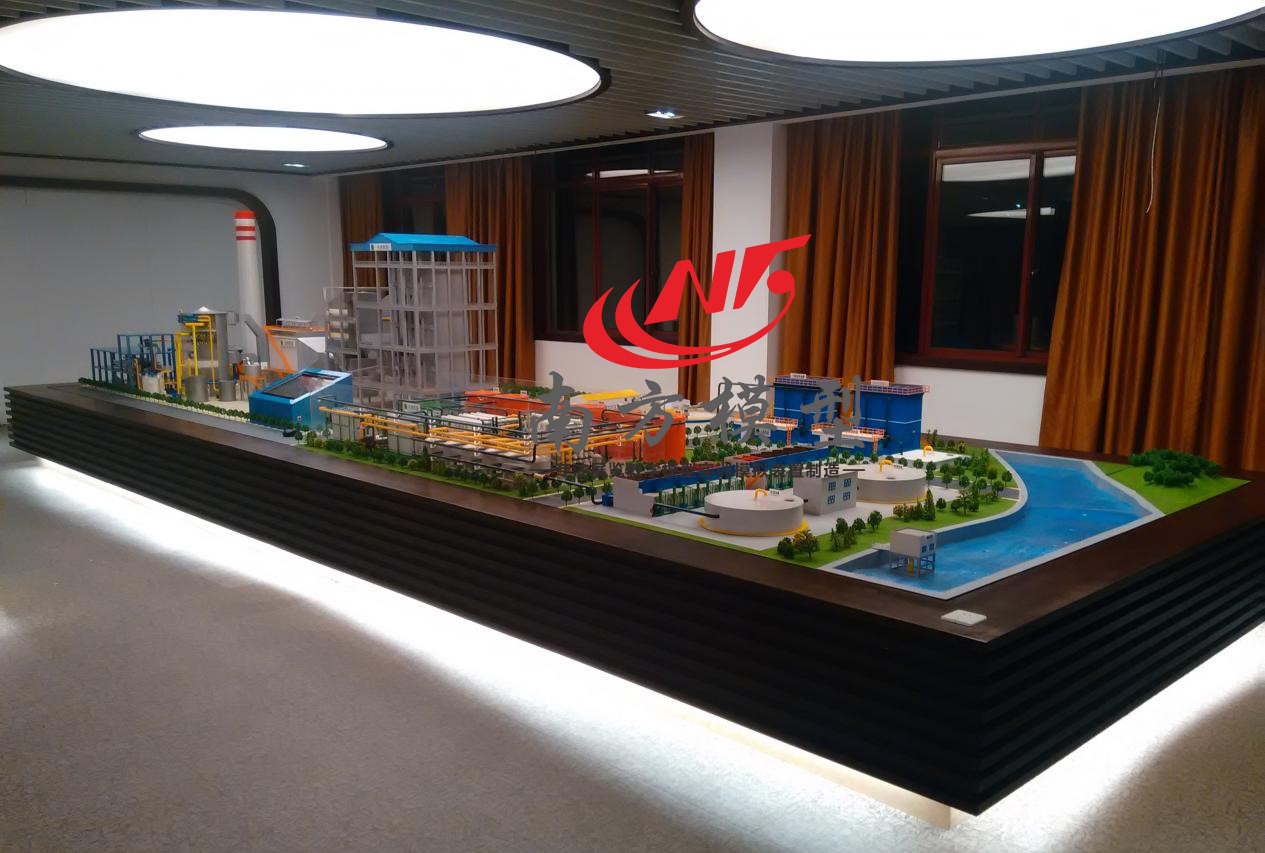

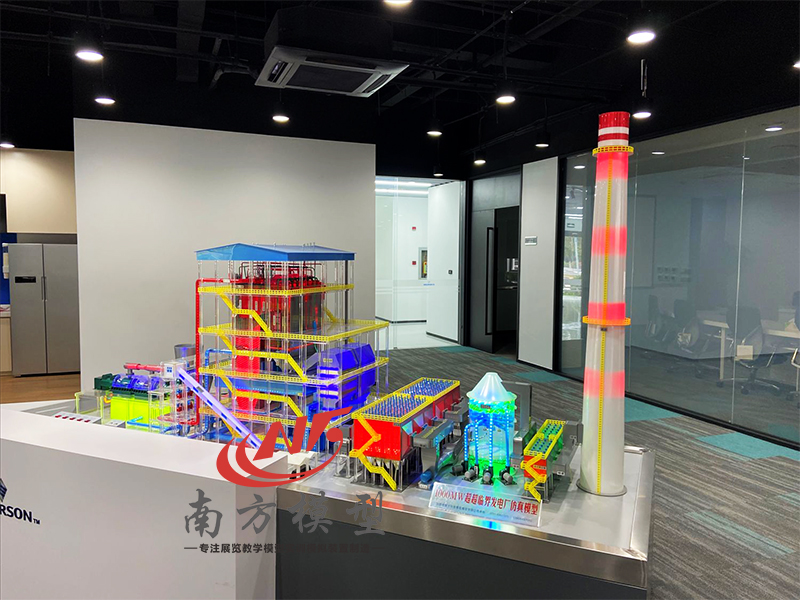

火力發電廠鍋爐模型

二、鍋爐煙氣處理脫硫脫硝模型

鍋爐尾部煙氣凈化處理系統包括：煙氣管道、脫硝系統（SCR）、高壓靜電除塵器、脫硫系統（FGD）、引風機、煙囪。

1、脫硝系統模型：（SCR）（比例約為1∶30）

（1）脫硝系統采用“選擇性催化還原法” 除去煙氣中的氮氧化合物（NOx）。工作過程：在鍋爐省煤器出口，含有NOx的煙氣，與氨氣均勻混合，經反應塔（每臺鍋爐左右兩個）內的催化劑后，NOx轉化為氮氣和水蒸氣。

主要內容包括：反應塔（2）座及其噴氨設備、催化劑（3）層。光電設計噴氨時燈光顯示，流進反應塔的煙氣顏色與流出反應塔的煙氣顏色發生變化，通過燈光顏色的改變來直觀模擬煙氣脫硝的過程。

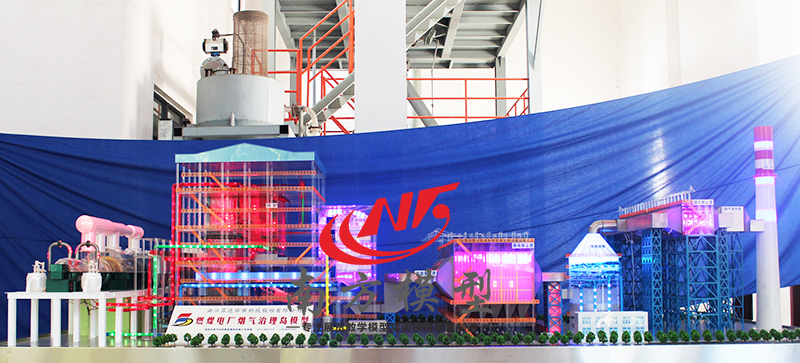

煙氣處理脫硫脫硝模型

2、高壓靜電除塵器系統模型（比例約為1∶30）

(1)除塵形式為：BE278/2-5雙室五電場靜電除塵器。

主要內容包括：整個電除塵器和灰斗外形。有一個方向外殼做成無色透明，可以看到陰極板、陽極板。陰陽極振打為頂部布置、電磁驅動，電除塵下部設有20個灰斗�？梢晝炔筷帢O線與陽極板。

（2）光電設計流進電除塵器的煙氣顏色與流出電除塵器的煙氣顏色發生變化，通過燈光顏色的改變來直觀模擬煙氣脫硝的過程。

3、脫硫系統模型比例約為1∶40

（1）煙氣脫硫（簡稱FGD）。采用濕法煙氣脫硫，包括吸收塔、增壓風機、氧化風機、漿液循環泵、煙氣換熱器（GGH）及管道附件等，吸收塔放大比例，外殼前半部分做成無色透明體以便看到內部結構、除霧器噴淋層（5層）。光電設計海水噴淋效果和海水流動效果；曝氣、氧化氣可以冒出氣泡，流進FGD的煙氣顏色與流出FGD的煙氣顏色發生變化，通過燈光顏色的改變來直觀模擬煙氣脫硫的過程。

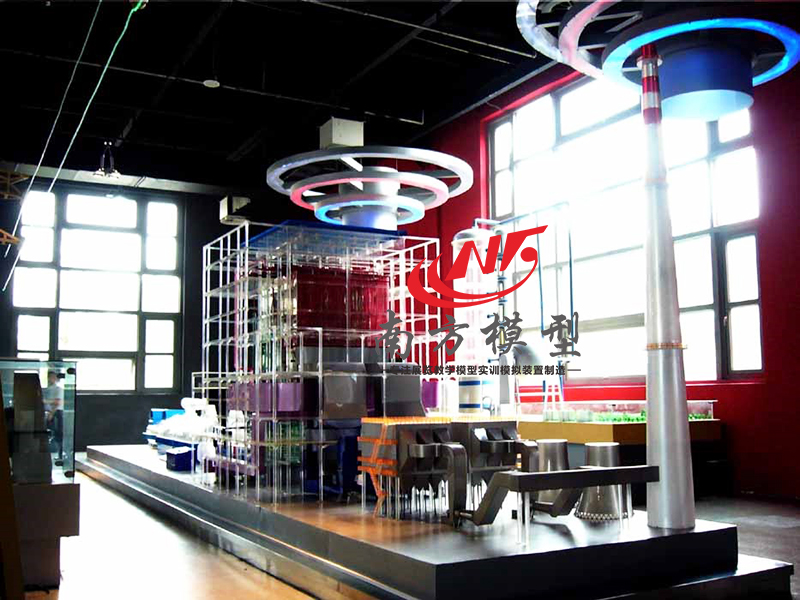

鍋爐煙氣處理除塵器模型

三、汽輪機熱力系統模型（比例1：20）

包括汽輪機本體及熱力系統組成，汽輪機本體包括高壓缸、中壓缸、低壓缸（2個），前軸承箱、盤車裝置等，熱力系統包括凝汽器、凝結水泵、低壓加熱器、除氧器、給水泵、高壓加熱器，凝結水管道、給水管道等。

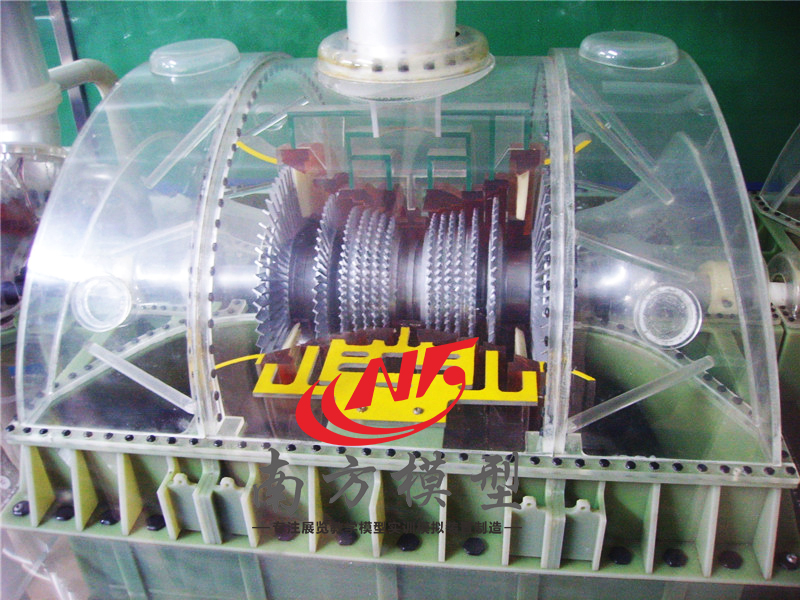

汽輪機仿真模型

汽輪機型式為反動式、單軸、一次中間再熱、雙缸雙排汽、純凝機組。高中壓部分采用合缸反流結構，低壓缸采用三層缸結構。高中壓汽輪機為沖動、反動混合型式。來自鍋爐的新蒸汽，首先進入布置于汽機左、右側的主汽門。然后，各經過三只調節汽門進入高壓蒸汽室。各調節汽門的開度，分別由單獨的油動機按調節系統來的信號而控制，從而調節進入高壓缸的蒸汽流量。在調節閥后由六根導汽管將蒸汽引入高壓缸上、下接口，蒸汽進入高壓缸經調節級后反向流經高壓#1-#11級葉片，然后經高壓缸下半一只排汽口送至鍋爐再熱。由鍋爐來的再熱蒸汽通過布置于汽缸前部?jì)蓚鹊脑贌嶂髌�門、再熱調節汽門返回中壓缸。調節閥出口用滑動結合連接到中壓缸進汽室。蒸汽經中壓#1-#9級作功后，通過中低壓連通管送入低壓缸中部進汽接管。低壓缸為雙流、反動式。蒸汽由汽缸中部進入，經低壓缸進汽導流環分別流經調閥端及電機端各7級葉片后排入凝汽器。

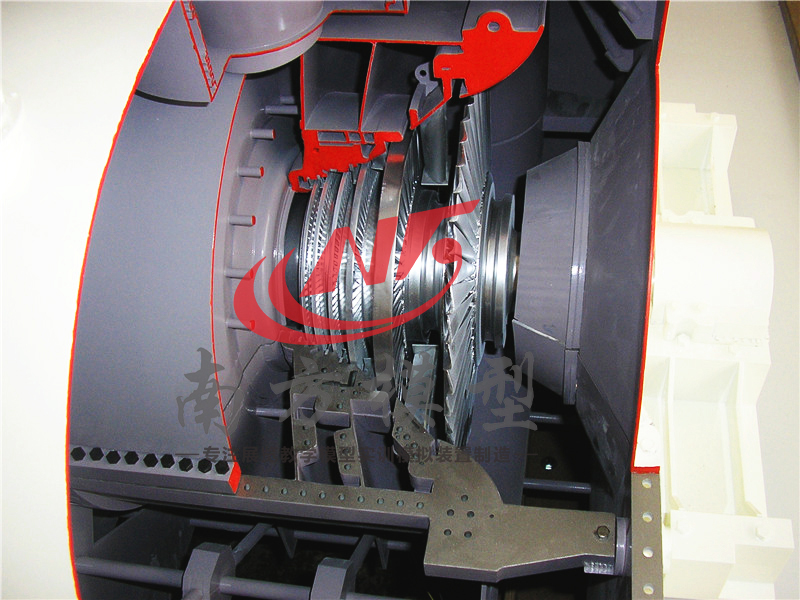

汽輪機低壓缸模型

汽輪機本體模型包括：高中壓合缸、低壓缸、隔板、隔板套、轉子、葉片、高壓噴咀、大汽管、高壓主汽閥（2個）、中壓主汽閥（2個）、盤車、機頭箱內包括：主油泵、危急保安器、調速滑閥均做出外形。汽輪機隔板及轉子葉片均按圖紙將凹扭形狀加工做出；并將汽輪機、縱銷、橫銷、立銷、角銷、死點、貓爪做出。以上設備部件分別用不同顏色的有機玻璃及部分金屬材料制作。

汽輪機本體主要模擬轉子經模擬氣流沖擊后轉動的工作過程，能看到缸內高壓噴嘴、缸內隔板、隔板套、轉子上葉片。

輔助設備包括：凝結水泵、給水泵、低壓加熱器、高壓加熱器、除氧器及水箱、主蒸汽管、再熱蒸汽管、主給水管、主凝結水管等，設備均用不同顏色的有機玻璃壓制成形。本部分輔助設備（機械）主要用燈光模擬汽、水的流動形式及設備的工作過程。

循環水系統包括凝汽器、循環水泵、冷卻水塔、循環水進出水管，凝汽器能顯示循環水進水室、出水室、管束布置結構等輔助設施。

汽輪機仿真模型
