燃氣-蒸汽聯合循環電站模型 火力發電廠模型

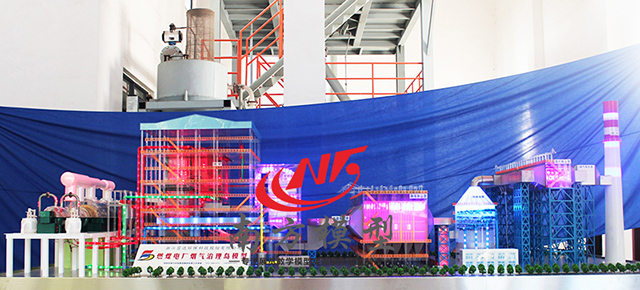

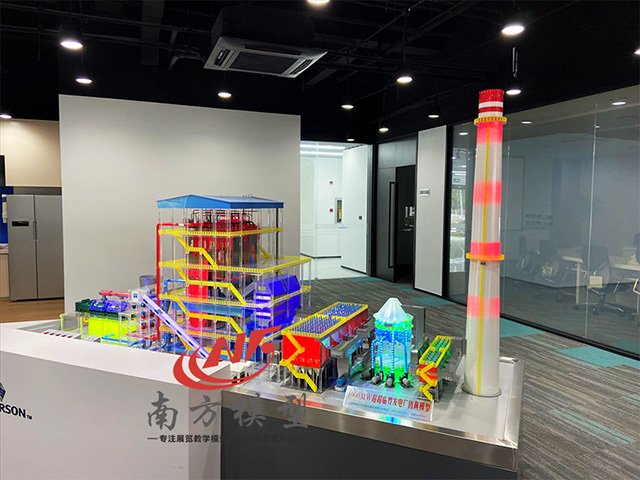

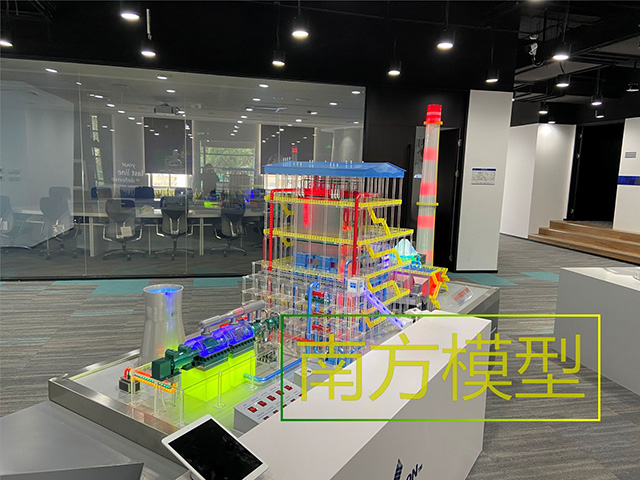

以目前已投運聯合循環機組廠區平面圖按比例微縮仿真設計制作，聯合循環機組沙盤模型包括電廠廠區各生產廠房建筑物與行政類辦公區建筑物和公用及室外工程等設施布置；建筑物設施等均宣示其層面和層次，還原建筑物細節（如柱、窗等）、廠內外交通道路、圍墻、廣場辦公樓等范圍，采用燈光襯托環境布置。

了解整個電廠基本布局，通過圖紙與照片按比例制作電廠的生產廠區沙盤（辦公樓和檢修樓等非生產區域不需要表現）。主要包括主廠房外形、變壓器、網控樓、化學水車間、冷卻塔、天然氣調壓站、輔助配套建筑、配套廠房等；主廠房要求采用局部透明或剖切形式展現，能夠看到余熱鍋爐、燃氣輪機、發電機、蒸汽輪機等設備及主要管道連接，體現出廠房?jì)鹊闹髟O備外形及整體布局；；根據設計意圖真實模擬道路、路燈、人行道、樹木、綠化環境等，地塊有懸光，每個地塊實現單獨控制，廠區內燈光能夠實現分區控制，滿足單獨演示功能。

燃氣-蒸汽聯合循環發電機組模仿模型模擬系統采用GE公司9F機組為原型模擬，通過軟硬結合（機組演示模擬模型機組運行漫游系統）；以計算機技術、圖形圖像技術、多媒體技術等相關技術知識為支撐。

　通過學習、觀摩、參觀機組模仿模擬模型；讓參觀者熟悉燃氣發電機組系統構成、工藝裝置及工作原理、設備結構，初步熟悉機組系統工藝功能。

一、燃氣-蒸汽聯合循環發電機組模型系統參數：

1、電廠機組實訓模擬設備：6×1.5×2米；

2、設備電源：220V.50HZ,功率500W。

3、主要材質：進口亞克力、銅質金屬、多媒體系統；管道中工質燈光采用LED實現。本裝置采用微型電機旋轉模擬演示。

4、控制系統：32寸觸控一體機

5、燃氣-蒸汽聯合循環發電機組模型主要設備：

燃氣輪機、蒸汽輪機、發電機、余熱鍋爐四種主要設備組成了燃氣—蒸汽聯合循環發電系統模型，這四種設備的組合布置有多種方式，主要的分類方式是按軸系布置來分，一種是單軸布置方案，一種是多軸布置方案。

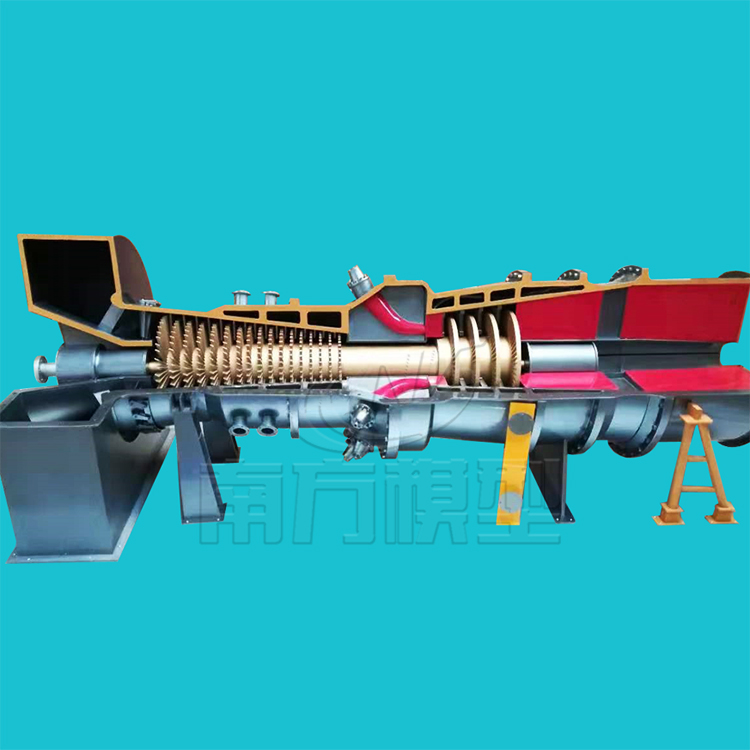

（1）燃氣輪機模型：

PG9351FA型燃氣輪機整體式單軸結構型式，即壓氣機、燃燒室和燃氣透平，包括壓氣機進氣機閘和燃氣透平的排氣擴壓機閘，連接為一個整體安裝在同一個底座上。輔助設備，如潤滑油系統、冷卻水系統、燃料系統、啟動系統、傳動齒輪箱等都安裝在底座上。

（2）蒸汽輪機模型：

蒸汽輪機是哈爾濱汽輪機廠設計的國內單機功率的聯合循環供熱機組，型號為LN275/CC15411.49/0.613/0.276/566/566，為三壓、再熱、單軸、兩缸兩排汽、抽汽、凝汽式蒸汽輪機。

（3）余熱鍋爐模型：

余熱鍋爐為杭州鍋爐廠引進美國N/E公司技術，設計型號為NG-S209F-R，型式為三壓、再熱、臥式、無補燃、自身除氧、自然循環和爐島緊身封閉的余熱鍋爐。

（4）發電機模型：

發電機定子采用1/4剖面處理，能看見定子結構，轉子結構回路清晰可見。發電機勵磁碳刷，軸電壓、軸電流碳刷清晰可見。
