雙擊式水輪機模型

雙擊式水輪機模型是一種很有優勢的小水電水輪機機型。雖然他的制造和使用己經有了很長的歷史,但是引起世界上許多國家的重新重視是在七十年代末，八十年代初世界石油危機的沖擊以后�，F世界上生產雙擊式水輪機的已有九個國家近16家廠商。 雙擊式水輪機之所以引起世界上如此多國家的重新重視和開發是因其具有特有的優點。

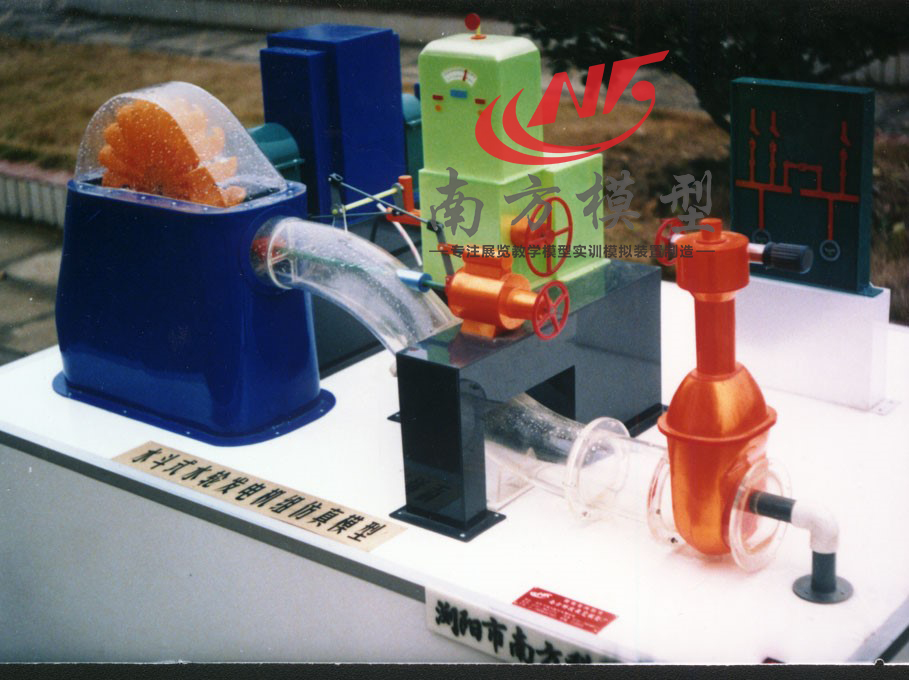

水斗式水輪機模型

 制作參數：

1） 大型沖擊式水輪機模型優先采用豎軸式結構布置。
2 ）沖擊式水輪機轉輪、噴嘴和噴針適宜采用3D  打印整體成型工藝制造，在高速水流作用的部件表面宜采用金屬耐壓材料制造。
3 ）豎軸沖擊式水輪機的轉輪和噴管能滿足從上經發電機定子中心和向下自機殼內拆裝實訓功能。
4）多噴嘴沖擊式水輪機根據輸出功率的大小自動投入或切除相應數目的噴嘴，改變噴嘴數時水輪機模型能正常安全穩定運行，各射流間相互無干擾。
5 ）沖擊式水輪機的每個噴嘴和折向器均配有單獨的操作接力器。各噴針具有單獨的電氣回復機構和開度指示，折向器具有單獨的開、關位置指示信號。
6 ）沖擊式水輪機具有制動噴嘴及相應的自動控制元件。
7 ）沖擊式水輪機可采用反向水斗裝置，以抑制其飛逸轉速。
8 ）沖擊式水輪機的排水高度應滿足水輪機安全穩定運行和效率不受影響。在設計最高尾水位時，尾水渠水面以上應有足夠的通氣高度。
9 ）水電站尾水位變幅很大時，允許沖擊式水輪機在高尾水位，即在排出高度小于設計要求甚至負值的情況下運行，但必須有壓低轉輪室水位的壓縮空氣裝置和保壓設施。其補氣量和補氣位置應通過模型確定。
10 ）沖擊式水輪機轉輪應采用整體3D打印成型與三維精銑工藝，并進行必要的熱處理成型。
11 ）沖擊式水輪機的PMMA材質機殼上具有必要的補氣、隔音或消音措施。

混流式水輪機模型

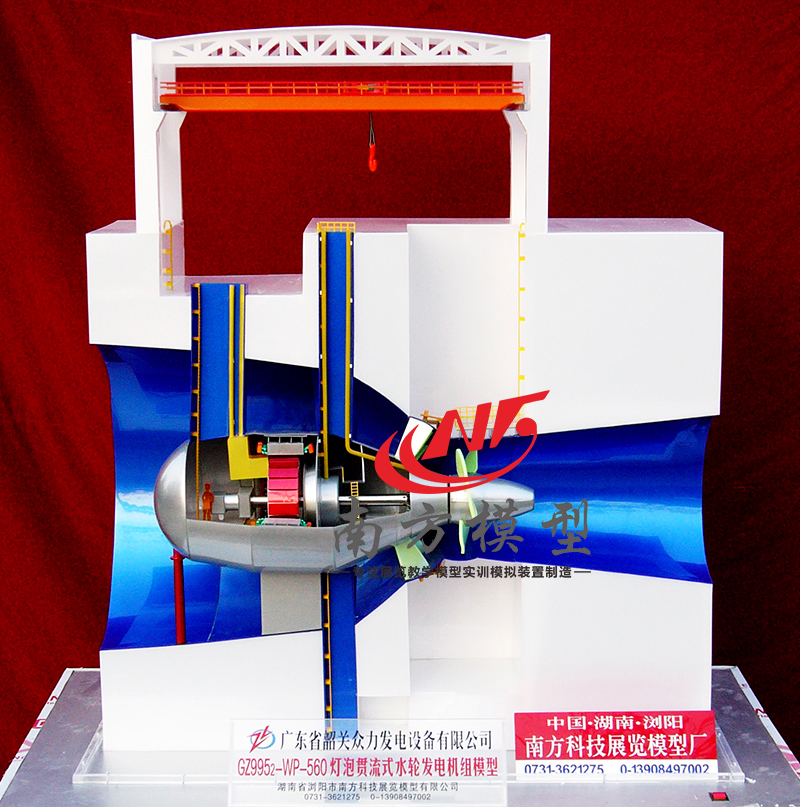

燈泡貫流式水輪發電機組模型

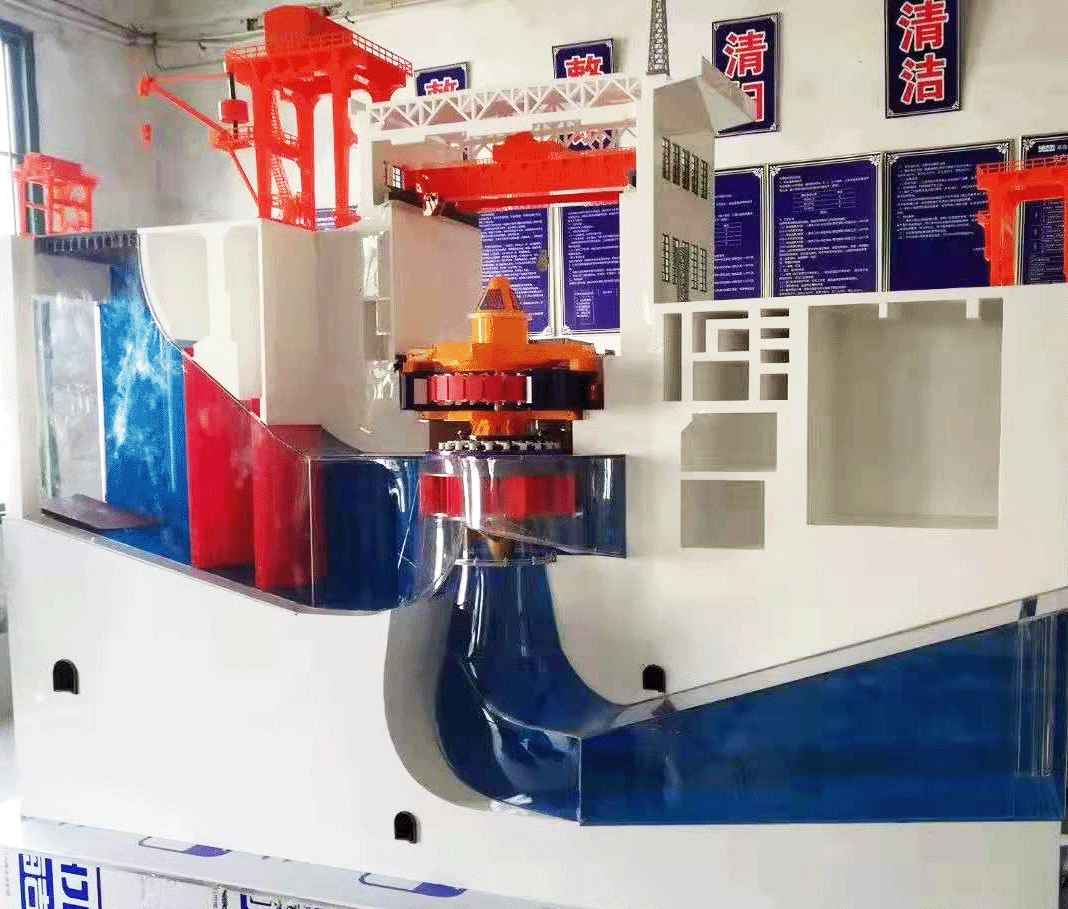

軸流式水輪機模型
