復興號動車地鐵火車轉向架模型

在軌道車輛結構中，轉向架是一個非常重要的部件，其主要作用如下：

1）轉向架可以增加車輛的載重、長度與容積并提高列車運行速度來滿足鐵路運輸發展的需要；

2）在保持任何運行條件下，車體都能可靠地坐落在轉向架上，通過軸承裝置使車輪沿鋼軌的

滾動轉化為車體沿線路運行的平動；

3）支撐車體，承受并傳遞從車體至車輪之間或從輪軌至車體之間的各種載荷及作用力，并使

軸重均勻分配。

4）保證車輛安全運行，能靈活地沿直線線路運行及順利地通過曲線。

5）轉向架的結構要便于彈簧減振裝置的安裝，使之具有良好的減振特性，以緩和車輛和線路之

間的相互作用，減小振動和沖擊，減小動應力，提高車輛運行平穩性和安全性。

6）充分利用輪軌之間的粘著，傳遞牽引力和制動力，放大制動缸所產生的制動力，使車輛具有

良好的制動效果，以保證在規定的距離之內停車。

7）轉向架是車輛的一個獨立部件，在轉向架于車體之間盡可能減少聯接件。

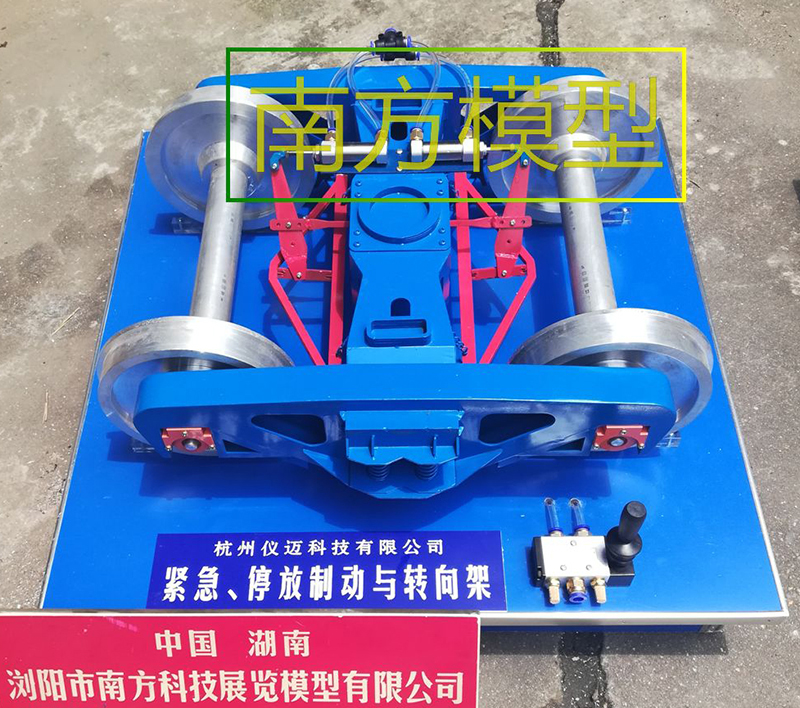

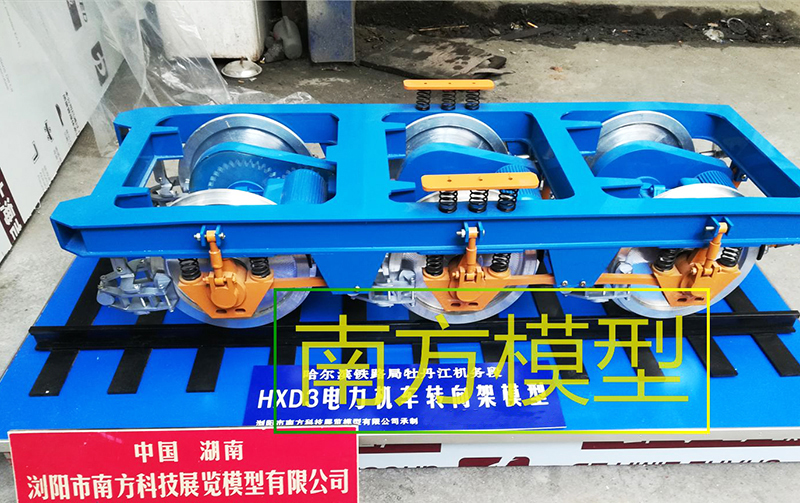

轉向架模型：

(1) 尺寸1:5（可定制）

(2) 實物所有部件要應有盡有（含電機、構架、輪對、軸箱、液壓減震器、制動等部件，包括各

種管路及附件）

(3) 此實訓裝置作為檢修教學實訓拆、裝使用。所以要求各主要部件都能按檢修工藝要求拆卸、

裝配和調試

(4) 設備材料：使用鋁合金、工程塑料、玻璃鋼等，管路軟塑料管。能保持多次正常拆卸實訓

防止損壞變形

(5) 轉向架模型實訓裝置噴涂為實物顏色

(6) 設備配路基底盤和鋼軌，并用止輪器固定
