燃煤電廠煙氣處理、脫硫脫硝實訓裝置模型

原標題：電廠煙氣處理模型

燃煤電廠煙氣處理、脫硫脫硝實訓裝置模型

產品尺寸：5500mm×2000mm×2000mm

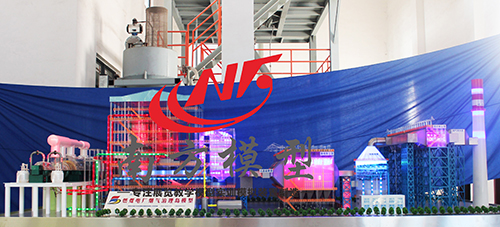

裝置以1000MW超超臨界燃煤電廠鍋爐尾部煙氣凈化系統為原型縮比制作，包括：煙氣管路、脫硝系統

（SCR段）、高壓靜電除塵、脫硫系統（FGD段）、風機、煙囪等。

1、脫硝系統（SCR段）模型

脫硝完整的工藝系統包括：反應器系統、煙道、灰斗與頂部結構、氨噴射混合系統、催化劑結構與布置、

吹灰器等等進行合理設計布置；系統主要的設備包括液氨儲罐、卸料壓縮機、液氨蒸發器、氣氨緩沖罐、

氣氨稀釋罐、液氨泵、廢水泵、壓縮空氣罐及一些安全輔助設備；工質流動采用LED燈光模擬；

2、高壓靜電除塵模型

高壓靜電除塵完整的工藝系統包括：收塵極系統（收塵極板和收塵極振打，極板懸掛）收塵極也叫陽極板；

電暈極系統（含電暈線，電暈極框架，電暈極振打，絕緣套管和保溫箱）；煙箱系統（含進出氣煙箱，氣

流分布板和槽型板）；殼體系統（含立柱，橫梁，壁板，支座，保溫層，梯子和平臺）；儲卸灰系統，采

用四分之一剖面，可清楚觀察到陰、陽極板。

3、脫硫系統（FGD段）模型

脫硫系統采用濕法煙氣脫硫制作，包括脫硫吸收塔、氨工藝區、石灰漿液區、管廊、冷卻塔等設備；煙氣吸

收塔系統：塔身一半透明、塔內設三層噴淋層、兩層除霧器、三臺攪拌器，三臺循環泵，氧化風機及石膏排

出泵等均靜態演示。演示效果為：模擬塔內噴淋，攪拌器可實現轉動演示。

制漿車間：磨機立體制作，由于制漿車間為多層建筑，磨機位于一層，樓宇制作外形結構。脫水車間：該車

間內的設備均制作為靜態展示，由于車間為多層建筑，樓宇制作外形結構。煙氣系統：煙道制作為動態演示，

表示出內部煙氣流向，兩臺增壓風機，其余煙道擋板門、煙道膨脹節等均做出。演示效果：內部煙氣流向。

煙囪及煙道，煙囪高度可按比例制作，煙道和支架按圖制作。著色要求，整個脫硫、脫硝、除塵模型中設備

、樓宇、煙囪、煙道、支架等配色根據實物顏色噴涂。
