軌道交通車輛牽引電機教學實訓模型

   牽引電動機是在軌道交通機車與動車上用來驅動一根或幾根動輪軸的電動機。牽引

電動機有多種類型，如直流牽引電動機、交流異步牽引電動機和交流同步牽引電動機等。

直流牽引電動機，尤其是直流串勵電動機有較好調速性能和工作特性，適應機車牽引特性

的需要，獲得廣泛應用。

   牽引電動機的工作原理與一般直流電動機相同，但有特殊的工作條件：空間尺寸受到

軌距和動輪直徑的限制；在機車運行通過軌縫和道岔時要承受相當大的沖擊振動；大、小齒

輪嚙合不良時電樞上會(huì )產生強烈的扭轉振動;在惡劣環境中運用，雨、雪、灰沙容易侵入等。

因此牽引電動機在設計和結構上也有許多要求，如要充分利用機體內部空間使結構緊湊，要

采用較高級的絕緣材料和導磁材料，零部件需有較高的機械強度和剛度，整臺電機需有良好

的通風散熱條件和防塵防潮能力，要采取特殊的措施以應付比較困難的“換向”條件以減少炭

刷下的火花等。

   牽引電動機有兩種懸掛方式。一種是牽引電動機和動輪軸連接的懸掛方式，稱為抱軸式

懸掛或半懸掛。采用這種懸掛方式時，動輪通過軌縫和道岔所產生的沖擊振動會(huì )直接傳給牽引

電動機。抱軸式懸掛適用于結構速度低于120公里/小時的機車車輛。另一種是架承式懸掛(或稱

全懸掛)。采用這種懸掛方式時牽引電動機固定懸掛在轉向架構架上，在牽引電動機軸端和小、

大齒輪之間加入各種彈性連接元件，以減小沖擊振動的影響。架承式懸掛適用于結構速度高于

120公里/小時的機車車輛。

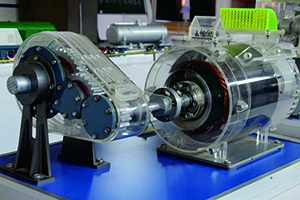

 軌道交通車輛牽引電機教學實訓模型：

①規格尺寸：按牽引電機實物尺寸制作，比例1：1（接受各種尺寸規格定制）

②產品材質：PMMA、工程塑料、銅線、金屬、UHU膠寫實制作

③產品結構：按照實物顏色配色，外殼透明或外殼噴涂汽車烤漆¼剖視、展示

內部定子鐵芯、三相繞組、轉子鐵芯、風扇、轉軸等部件

④模擬功能：完整模擬牽引電機運行時的狀態

⑤產品配置：牽引電機模型裝置一套

⑥托盤：產品配備相應規格托盤一套
